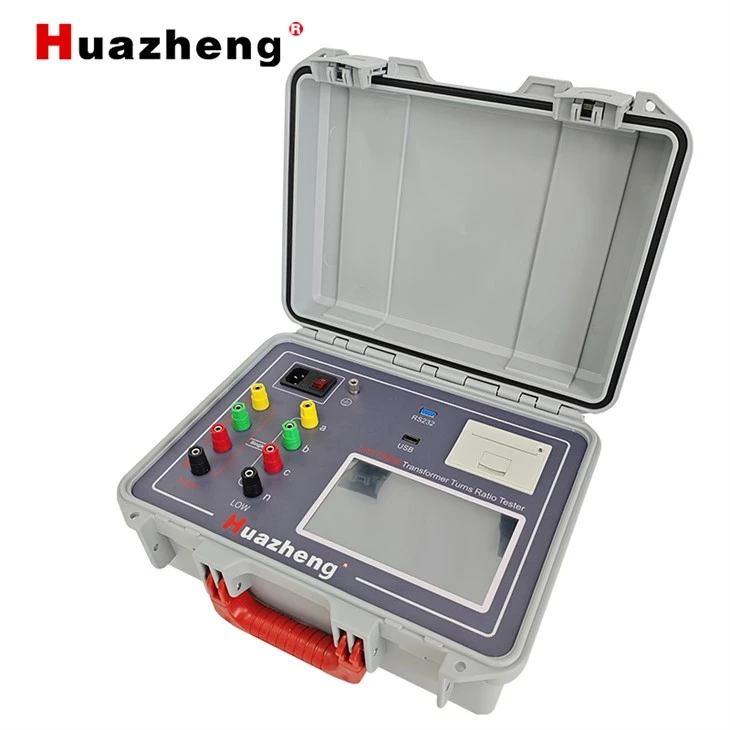

Huazheng HZTTR80A محول يتحول إلى نسبة TTR
جهاز اختبار نسبة الدوران للمحول Huazheng HZTTR80A في عملية إنتاج المنتجات شبه النهائية والنهائية لمحولات الطاقة، قبل تشغيل المحولات المثبتة حديثًا، ووفقًا للوائح الاختبار الوقائي لوزارة الطاقة الكهربائية الصينية، يلزم إجراء اختبارات نسبة الدوران أو نسبة الجهد على المحولات العاملة. يتحقق هذا الاختبار من صحة نسبة دوران المحول، وحالة مغير الصنبور، وما إذا كانت هناك أي دوائر قصر -بينية، وما إذا كان يمكن للمحول أن يعمل بالتوازي. قراءات جسر النسبة التقليدية ليست بديهية وتتطلب التحويل، وقياس كل مرحلة على حدة. يتغلب جهاز اختبار نسبة الدوران HZBB-10A على قيود اختبار جسر النسبة التقليدي؛ إنه سهل التشغيل، وبديهي، ويستخدم مصدر طاقة عاكس ثلاثي الطور، مما يوفر اختبارًا سريعًا بدقة عالية.
Huazheng HZTTR80A محول يتحول إلى نسبة TTR
وصف
جهاز اختبار نسبة المحولات هو جهاز إلكتروني ذكي يستخدم لقياس نسبة الدوران ومجموعة الأسلاك من ملفات المحولات. إنها مناسبة لاختبار الإنتاج والتشغيل والصيانة والاختبار الوقائي لمحولات الطاقة
نطاق الاختبار
التيار: 0 - 2000 مللي أمبير
الزاوية: 0 - 360 درجة
| يتراوح | نطاق النسبة | دقة |
|---|---|---|
| 5V | 0.9-50 | ±(0.1% + 2 أرقام) |
| 51-200 | ±(0.2% + 2 أرقام) | |
| 201-600 | ±(0.5% + 2 أرقام) | |
| --------- | ------------- | ------------------------ |
| 80V | 0.9-500 | ±(0.1% + 2 أرقام) |
| 501-2000 | ±(0.2% + 2 أرقام) | |
| 2001-10000 | ±(0.5% + 2 أرقام) |
الميزات الوظيفية الرئيسية
▪ قادر على قياس نسبة PT واختبار القطبية.
▪ مزود بوظيفة اختبار أعمى لقياس نسبة المحول ومجموعة الاتصال بدقة عندما تكون مجموعة الاتصال لمحول ثلاثي الطور- غير معروفة.
▪ قادر على اختبار المحولات الذاتية، ومحولات النوع -Z، ومحولات تحويل الطور-.
▪ تمت إضافة إعدادات وضع الصنبور لاستيعاب المحولات ذات الجهد العالي عند مواضع الصنبور العالية والجهد المنخفض عند مواضع الصنبور العالية.
▪ تمت إضافة إعدادات الحنفية الجانبية ذات الجهد المنخفض- لاستيعاب المحولات ذات الصنابير الموجودة على جانب الجهد المنخفض-.
▪ إعدادات العرض الرسومية لقراءات أكثر سهولة.
▪ قياس متزامن لنسب الطور الثلاثة-خلال اختبار محولات الطور الثلاث-لزيادة سرعة الاختبار.
استكشاف الأخطاء وإصلاحها والصيانة
في حالة حدوث أي خلل أثناء استخدام جهاز الاختبار، يرجى اتباع الخطوات التالية لاستكشاف الأخطاء وإصلاحها:
إذا كانت بيانات القياس غير طبيعية، يرجى التحقق مما إذا كانت الأسلاك صحيحة. إذا كان لا يزال غير طبيعي، فيمكنك إجراء اختبار ذاتي-باستخدام الطريقة التالية.
بعد توصيل الأسلاك، حدد أي طريقة توصيل -ثلاثية المراحل للاختبار. إذا كانت القيمة المقاسة 1.0000 تقريبًا، فهذا يعني أن الجهاز يعمل بشكل طبيعي؛ وإلا فستكون هناك مشكلة في الأداة. في حالة عدم توفر سلك قصر، يمكنك أيضًا قصر-دائرة مشابك الأسلاك ذات جانب الجهد العالي باللون الأصفر والأخضر والأحمر إلى جانب الجهد المنخفض-مشابك الأسلاك ذات اللون الأصفر والأخضر والأحمر المقابلة.
إذا لم يستجب جهاز الاختبار عند التشغيل ولم تكن شاشة العرض مضاءة، فيرجى التحقق مما إذا كان مصهر الطاقة الموجود داخل اللوحة قد انفجر.
إذا تم التأكد من أنه خطأ داخلي في جهاز الاختبار، فيرجى الاتصال بشركتنا على الفور، وسوف نقوم بحل المشكلة في أقرب وقت ممكن.
قائمة التعبئة
|
لا. |
غرض |
الكمية |
|
1 |
يستضيف |
1 |
|
2 |
كابلات الاختبار |
1 |
|
3 |
سلك الطاقة |
1 |
|
4 |
دليل التشغيل |
1 |
|
5 |
شهادة المطابقة |
1 |
|
6 |
الصمامات |
2 |
|
7 |
ورق الطباعة |
1 |
|
8 |
قائمة التعبئة |
1 |
|
9 |
سلك ارضي |
1 |
