محدد موقع خطأ الكابل الأرضي HZ-501A مسبقًا

I. نظرة عامة على المنتج

يتميز جهاز تحديد موقع أعطال الكابل-بشاشة تعمل باللمس مقاس 12.1-بوصة من الدرجة الصناعية-كلها-في-جهاز كمبيوتر واحد وواجهة برمجية سهلة الاستخدام-لاختبار تفاعل الإنسان-البديهي مع الكمبيوتر. فهو يستخدم دوائر ومكونات صناعية - متكاملة، إلى جانب بطارية ليثيوم أيون مدمجة-عالية السعة-، مما يضمن أداءً مستقرًا وموثوقًا مع عملية بسيطة.

يُعد أداة تحديد الموقع المسبق لأعطال الكابلات- أداة متخصصة تستخدم لقياس وتحليل حالات كابلات الطاقة ومسافات الأعطال. من خلال دمج التكنولوجيا الإلكترونية الحديثة مع تكنولوجيا الكمبيوتر، فإنه يتيح تصفية الإشارة والحصول على البيانات ومعالجتها وعرضها الرسومي وتحليلها لإنجاز قياس سرعة الكابل واختبار طول الكابل واكتشاف مسافة خطأ الكابل.

الجهاز مناسب لاكتشاف -المقاومة المنخفضة، والدوائر القصيرة-، والدوائر{2}}المفتوحة، وأخطاء الانفصال في كابلات الطاقة، والكابلات المحورية-عالية التردد، وكابلات إضاءة الشوارع، والأسلاك المدفونة من مواد مختلفة، والمقاطع العرضية-، والوسائط العازلة، بالإضافة إلى التسرب عالي المقاومة والمقاومة العالية- أخطاء. تتوافق معلماتها الفنية مع المعايير التالية:

GB/T 18268.1 "حصانة معدات الاختبار للمواقع الصناعية"

DL∕T 849.1-2019 "المواصفات الفنية العامة لمعدات الاختبار الخاصة لمعدات الطاقة الجزء 1: جهاز اختبار فلاش خطأ الكابل"

JJF 1042-2020 "مواصفات المعايرة لأجهزة اختبار أخطاء الكابلات"

تصنيف كابلات الطاقة
التصنيف حسب مستوى تحمل الجهد:

كابلات الجهد المنخفض-: كابلات بجهد 6 كيلو فولت أو أقل

كابلات الجهد المتوسط- والعالية-: كابلات ذات جهد أعلى من 6 كيلو فولت وحتى 35 كيلو فولت

كابلات الجهد العالي-: كابلات بجهد 66 كيلو فولت أو أكثر

التصنيف حسب الوسط العازل:

الكابلات العازلة الورقية المشربة بالزيت-: في الغالب كابلات الجهد المتوسط- والعالية-

الكابلات العازلة للورق غير المقطر-: في الغالب كابلات الجهد المتوسط- والعالية-

-كابلات عازلة من البولي إيثيلين (XLPE) مرتبطة: في الغالب كابلات متوسطة- وعالية- و-عالية-إضافية

الكابلات العازلة المطاطية والبلاستيكية الأخرى: في الغالب كابلات الجهد المتوسط- والعالية- والمنخفضة-

الكابلات المملوءة بالزيت-: في الغالب كابلات ذات جهد كهربائي عالي-.

التصنيف حسب النوع الهيكلي:

الكابلات التي لا تحتوي على طبقة حماية معدنية خارجية: في الغالب كابلات ذات جهد كهربائي منخفض-.

الكابلات ذات الطبقة الواقية المعدنية الخارجية: في الغالب كابلات الجهد المتوسط- والعالية- وما فوق

الكابلات ذات الغلاف الداخلي المعدني: في الغالب كابلات الجهد العالي-.

تحليل أنواع وخصائص أعطال كابلات الطاقة
تصنيف خطأ كابل الطاقة:

حسب موقع الخطأ: خطأ الموصل؛ خطأ الجسم

حسب شكل الخطأ: خطأ مغلق؛ خطأ مكشوف

بواسطة هيكل الكابل: خطأ العزل الرئيسي؛ خطأ في الغلاف الداخلي والخارجي

تحليل خصائص خطأ الكابل:

خطأ في الدائرة المفتوحة-: يحدث عندما يكون عزل الكابل طبيعيًا، لكن الموصل لا يمكنه نقل الجهد الكهربي بسبب مشكلات مثل الأسلاك المكسورة أو المقاومة العالية. وغالبًا ما تتواجد مع -مقاومة منخفضة أو أخطاء مقاومة عالية-.

خطأ المقاومة المنخفضة-: يحدث عند تلف عزل الكابل، مما يؤدي إلى إنشاء خطأ طور -إلى-طور أو طور-إلى-خطأ أرضي يمكن اختباره مباشرة باستخدام "طريقة نبض الجهد المنخفض-." عادة ما تكون المقاومة أقل من عدة مئات من الأوم. تعتبر المقاومة "صفر" بمثابة عطل في الدائرة القصيرة-، وهي حالة خاصة لأعطال المقاومة المنخفضة-.

عطل مقاومة التسرب العالية-: يحدث عندما يتلف عزل الكابل ويتم تشكيل قناة مقاومة ثابتة، ولكن لا يمكن قياس العطل مباشرة باستخدام "طريقة نبض الجهد المنخفض-." المقاومة عادة ما تكون أعلى من عدة مئات من الأوم. أثناء -اختبار جهد تحمل التيار المستمر في الموقع، يزداد تيار التسرب بشكل مستمر مع الجهد المطبق، بما يتجاوز المتطلبات القياسية للكابل.

خطأ المقاومة العالية-للوميض: يحدث عندما يزيد تيار التسرب فجأة، ضمن نطاق جهد الاختبار -المسبق للكابل، بشكل ملحوظ عند جهد كهربائي معين، بما يتجاوز مواصفات الكابل. عند نقطة الصدع، يتضرر العزل ولكنه لا يشكل قناة مقاومة ثابتة.

طرق تحديد خصائص خطأ الكابل:
يتم استخدام ثلاث طرق شائعة:
(1) الحكم باستخدام جهاز قياس مقاومة العزل والمقياس المتعدد.
(2) الحكم يعتمد على نتائج الاختبار المسبق للكابل-.
(3) الحكم باستخدام محدد موقع خطأ الكابل المسبق-.
بشكل عام، يمكن التعرف على -المقاومة المنخفضة وأخطاء الدائرة-المفتوحة مباشرةً من خلال شكل موجة "طريقة نبض الجهد المنخفض-" من جهاز قياس متعدد أو محدد موقع خطأ الكابل مسبقًا-.

إجراء اختبار خطأ كابل الطاقة:
عادةً ما يتبع أداة تحديد الموقع المسبق لأعطال الكبلات-الخطوات التالية لتحديد الأعطال في كابلات الطاقة المدفونة:
(1) قم بتحليل طبيعة عطل الكابل وفهم مستوى جهد التحمل والوسط العازل للكابل المعيب.
(2) استخدم وظيفة "نبض الجهد المنخفض-" لمحدد موقع خطأ الكابل المسبق- لاختبار طول جميع موصلات الطور للكابل المعيب ومعايرة سرعة انتشار الإشارة.
(3) حدد طريقة اختبار مناسبة واستخدم محدد موقع خطأ الكابل المسبق-للكشف الأولي عن الخطأ.
(4) تحديد موقع نقطة خطأ الكابل بدقة، بما في ذلك تحديد اتجاه وعمق الكابل المدفون وموقع الخطأ الدقيق.
(5) إجراء تحليل الأخطاء على نتائج اختبار خطأ الكابل، بما في ذلك خطأ القياس، وخطأ سرعة الانتشار، وخطأ التفسير الخاطئ، وخطأ الأداة.

ثانيا. سمات

جهاز كمبيوتر مقاس 12.1-بوصة للتحكم في الكمبيوتر من الدرجة الصناعية مع تشغيل شاشة تعمل باللمس

نظام تشغيل Windows XP لسهولة التشغيل-.

قادرة على قياس سرعة الموجة ومسافة الخطأ

أخذ العينات المستمر التلقائي بالكامل مع التقاط دقيق للشكل الموجي

يستخدم تكنولوجيا الكمبيوتر الصناعية المضمنة مع طرق النبض ذات الجهد العالي- والنبض ذات الجهد المنخفض-

برنامج سهل الاستخدام-يحتوي على قائمة صينية كاملة وأزرار لمس-على الشاشة؛ تعريفات زر بسيطة وتشغيل واضح

ارتفاع معدل نجاح الكشف عن الأخطاء، ودقة الاختبار، والراحة، متجاوزًا معدات الاختبار المحلية

شاشة LCD كبيرة جدًا-ومشرقة لمراقبة شكل الموجة بشكل واضح حتى في ضوء الشمس المباشر؛ إمكانات قوية لمعالجة البيانات من خلال واجهة -سهلة الاستخدام

وظيفة تخزين واسعة النطاق لأشكال الموجات لتنظيم واستدعاء أشكال الموجات التي تم اختبارها في المجال-.

واجهة طابعة USB القياسية

عملية بسيطة وموثوقية عالية مع فعالية ممتازة من حيث التكلفة

بطارية ليثيوم بوليمر-مدمجة لاختبار-الدائرة المفتوحة وأخطاء الدائرة القصيرة-المقاومة المنخفضة-في البيئات التي لا تحتوي على طاقة خارجية

ثالثا. المعلمات التقنية

تردد أخذ العينات: 400 ميجا هرتز

سعة نبضة الجهد المنخفض-: 400 فولت

الحد الأدنى من الدقة: 0.1 م

عرض نبضة الجهد المنخفض-: 0.25 ميكروثانية / 2 ميكروثانية / 4 ميكروثانية

اختبار النقطة العمياء: أقل من أو يساوي 10 م

مدى المدى: أكبر من أو يساوي 68 كم

خطأ القياس: أقل من أو يساوي ±(0.5% × L + 1 م)، حيث L هو طول الكابل

فئات اختبار طول الكابل:<1 km (short distance); <3 km (medium distance); >3 كم (مسافة طويلة)

مصدر الطاقة: تيار متردد 110 فولت - 240 فولت، 50 هرتز/60 هرتز؛ بطارية ليثيوم مدمجة-بسعة 10,400 مللي أمبير في الساعة

ظروف التشغيل: درجة الحرارة -25 درجة إلى +65 درجة، الرطوبة النسبية أقل من أو تساوي 90%، الضغط الجوي 750 ± 30 مم زئبق

الأبعاد والوزن:
محدد موقع خطأ الكابل مسبقًا-: 430 × 380 × 220 مم، حوالي 10 كجم
مقرنة النبض: 430 × 380 × 220 ملم، حوالي 10 كجم

حلول مخصصة

نحن ندرك أن احتياجات كل عميل فريدة من نوعها، لذلك يمكننا تصميم حلول لتلبية متطلباتك المحددة لتلبية احتياجات العملاء الفردية.

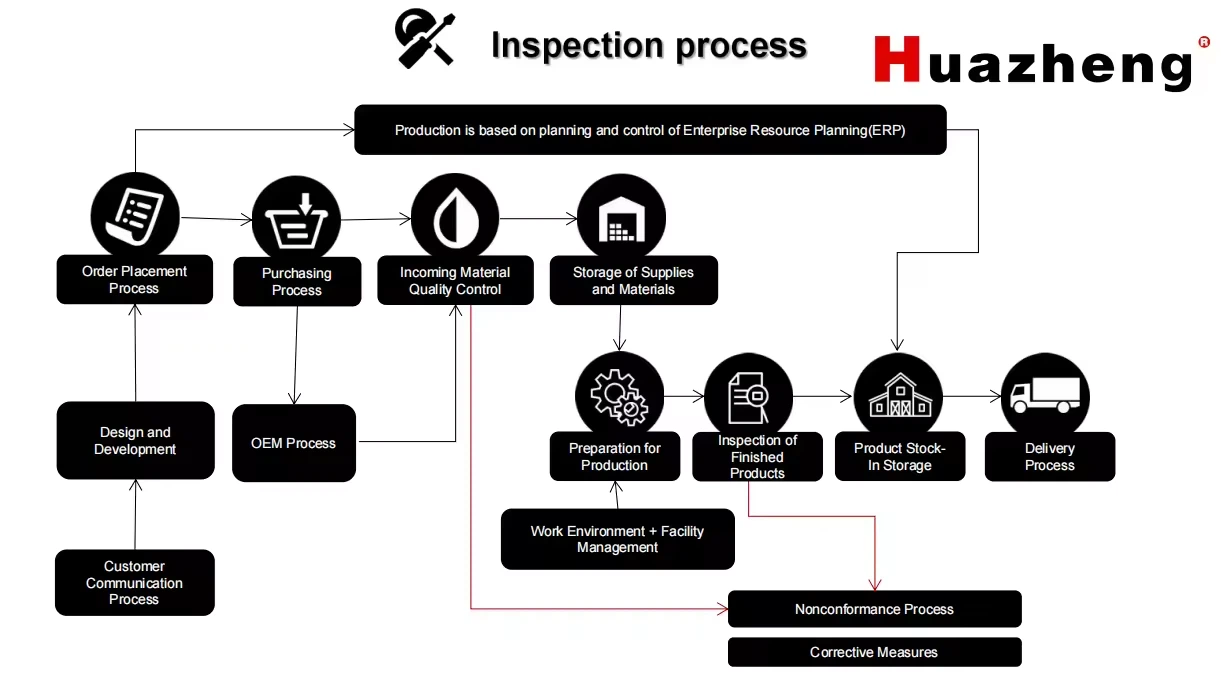

ضبط الجودة

نحن نلتزم بشكل صارم بنظام إدارة الجودة الدولي ونتحكم بشكل صارم في كل رابط من شراء المواد الخام، وعملية الإنتاج، وفحص جودة المنتج، وما إلى ذلك لضمان استقرار وموثوقية منتجاتنا وخدماتنا.

خدمتنا
تمتلك الشركة فريق مبيعات محترفًا لتزويدك بخدمات استشارية-عالية الجودة لما قبل-المبيعات. أثناء عملية إنتاج الطلب، يمكن للعملاء التواصل معنا في أي وقت لفهم تقدم الإنتاج. وفي الوقت نفسه، نقدم خدمة ما بعد البيع-عالية الجودة-لتلبية الاحتياجات المختلفة للعملاء.

1. متى يمكنني الحصول على عرض أسعار؟

يمكنك الاتصال بنا عبر الإنترنت أو إرسال استفسار. عادةً ما نقدم عرض أسعار خلال 24 ساعة بعد تلقي طلبك.

2. كيف تتعامل مع خدمة ما بعد البيع-للعملاء في الخارج؟

بالنسبة للمشكلات التي تحدث مع منتجاتنا، فإننا نقدم:

تغطية ضمان لمدة 12 شهرًا (انظر التفاصيل أدناه).

التوجيه الفني عبر الإنترنت لاستكشاف المشاكل وإصلاحها عن بعد.

يتم شحن قطع الغيار على الفور بناءً على احتياجاتك.

الدعم في-الموقع (إذا لزم الأمر): يمكن لمهندسينا السفر إلى الخارج لحل المشكلات الحرجة.

3. ما هي فترة الضمان؟

فترة الضمان القياسية لدينا هي 12 شهرًا (سنة واحدة). خلال هذه الفترة نقدم:

دعم فني مجاني.

قطع غيار لعيوب التصنيع.

حلول مصممة خصيصًا لمشكلتك المحددة.
